O que é termograma

Um termograma é uma imagem que representa a distribuição de temperatura de uma superfície. É obtido através da utilização de uma câmera termográfica, que é um dispositivo que detecta a radiação infravermelha emitida por um objeto ou corpo qualquer.

Todos os corpos emitem radiação infravermelha, que é uma forma de energia que não pode ser vista a olho nu. A quantidade de radiação infravermelha emitida por um corpo é proporcional à sua temperatura. Portanto, áreas mais quentes de uma superfície emitem mais radiação infravermelha do que áreas mais frias. Veja:

Termograma de um rolamento, variando entre 15o (azul mais escuro) e 80o (amarelo mais claro).

A câmera termográfica captura a radiação infravermelha emitida por uma superfície e a converte em uma imagem. Essa imagem é chamada de termograma. Os termogramas são frequentemente usados para identificar áreas de calor ou frio excessivo em uma superfície.

Os termogramas podem ser usados para uma variedade de aplicações, incluindo:

• Inspeção de equipamentos industriais para identificar falhas térmicas
• Diagnóstico médico para identificar problemas de saúde
• Pesquisa científica para estudar a distribuição de calor em sistemas naturais
• Segurança pública para detectar pontos quentes em incêndios

Os termogramas são uma ferramenta valiosa que pode ser usada para visualizar a distribuição de temperatura em uma superfície. Eles são não invasivos e podem ser usados em uma variedade de aplicações.

Aqui estão alguns exemplos de termogramas:

• Um termograma de uma máquina industrial pode ser usado para identificar áreas de calor excessivo, que podem indicar um problema mecânico.
• Um termograma em construções para identificar infiltrações ou rachaduras, até mesmo desplacamento de revestimento.

Aplicação

A Flir desenvolveu uma aplicação web bem simples e prática para que análises rápidas e mais simples possam ser realizadas. Chama-se Flir Ignite , ao baixar as câmeras no seu celular (iOS ou Android) é possível fazer o upload para o portal e trabalhar as análises. Vejamos um exemplo de análise termal de um quadro elétrico residencial:

Primeiramente crie uma conta no Flir Ignite , basta ter um e-mail, não é preciso ter código para licença e uso de alguma câmera (usamos a Flir One Pro, mas se você usou termogramas de outra marca e deu certo, nos conte!)

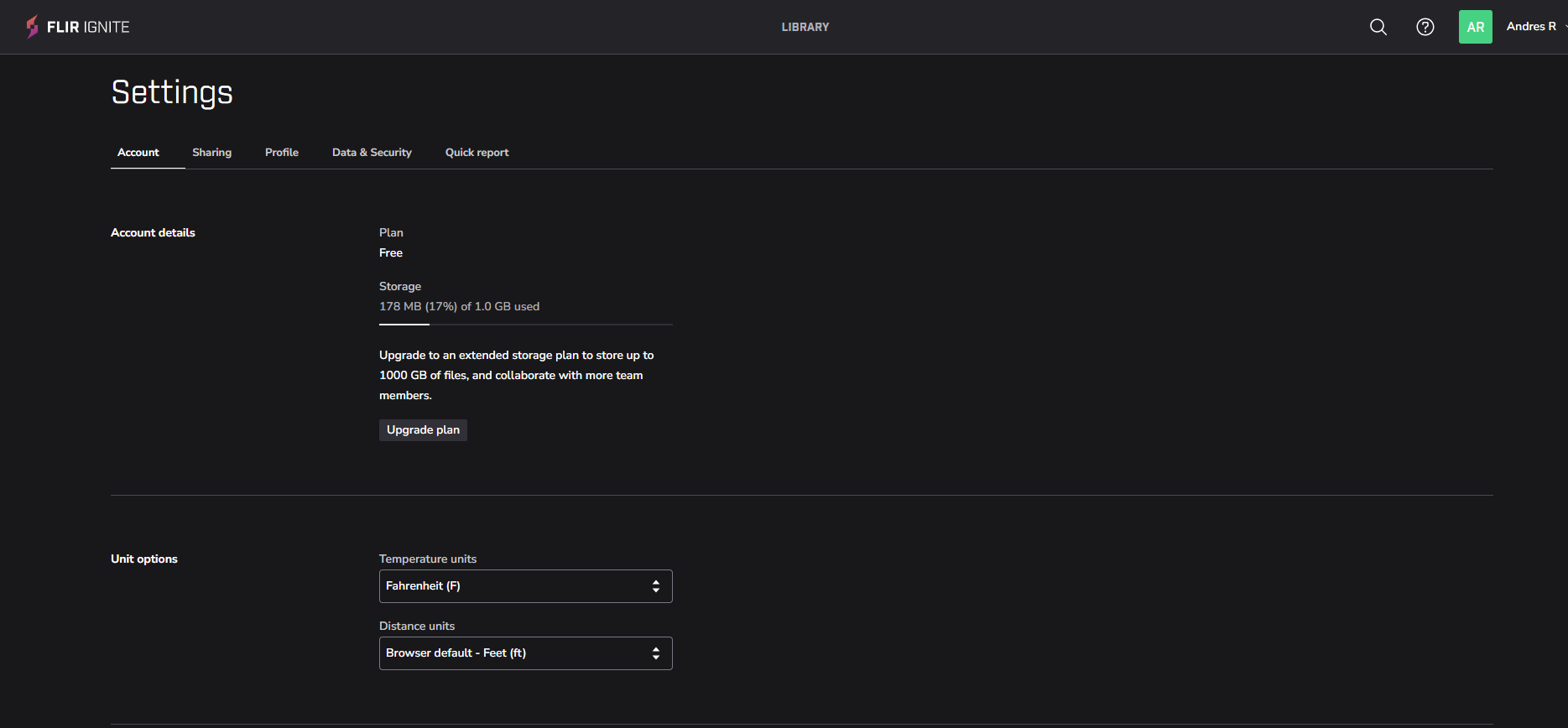

Em seguida acesse Settings e mude o idioma para Português (de Portugal), temperatura para Celsius e medida de distância para metros.

Ajustando o Flir Ignite

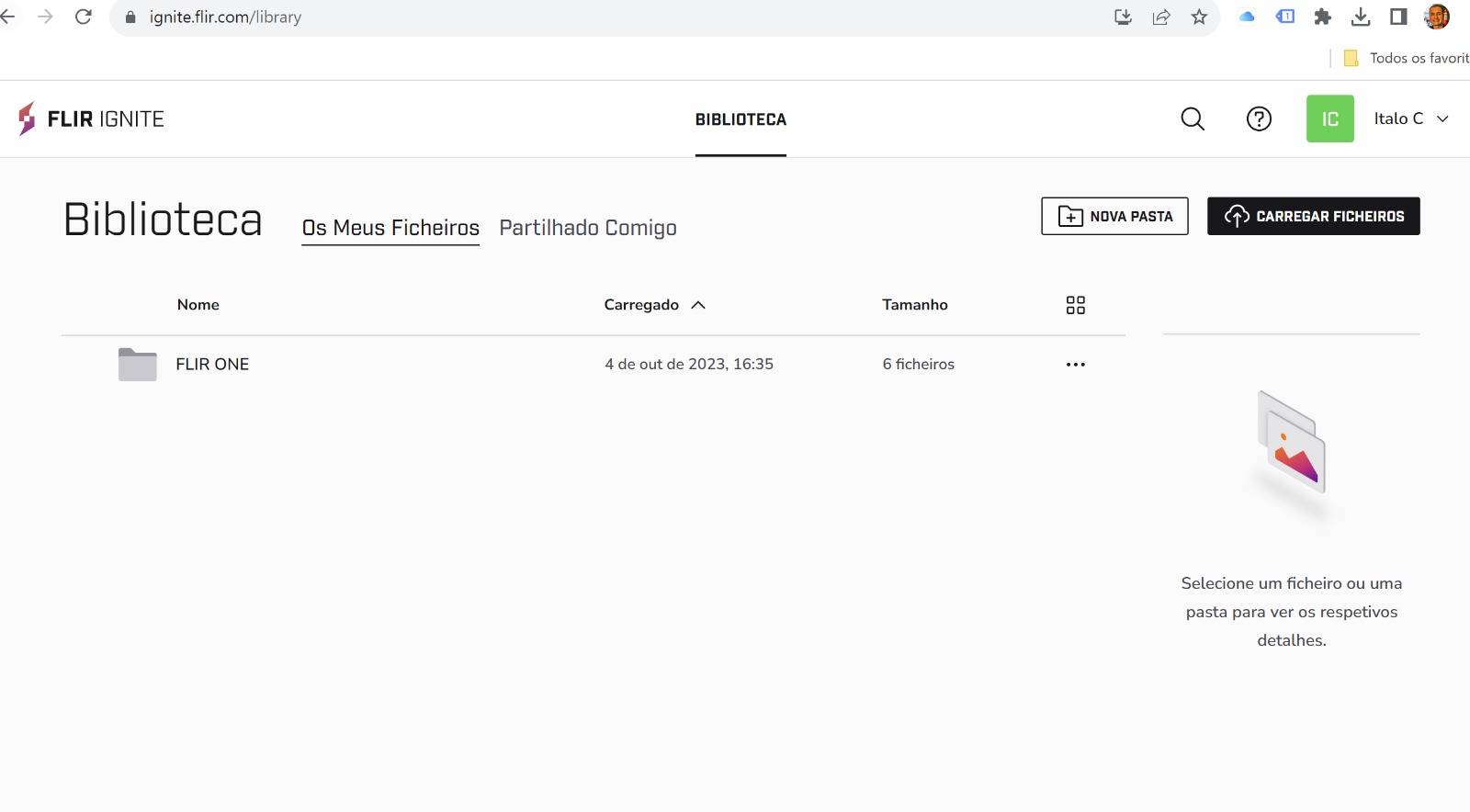

É importante que você tenha feito upload de imagens, seja diretamente do celular (iOs ou Android) ou até mesmo pelo próprio Flir Ignite, a seguinte tela aparecerá:

Na pasta Flir One tem os nossos termogramas para análises, é possível criar outras pastas, por cliente ou tipo de câmera, por exemplo.

Vamos analisar o termograma de um quadro elétrico residencial que utiliza disjuntores já bem antigos. O objetivo aqui é avaliar se tem algum ponto onde possivelmente existem fios afrouxados.

Ao avaliarmos o termograma IMG_7867.JPG pudemos constatar algumas informações tais como a taxa de emissividade (0,95), a temperatura refletida de 22o C e outros dados que podem ser inseridos no arquivo. Em seguida editamos o termograma clicando em Edição.

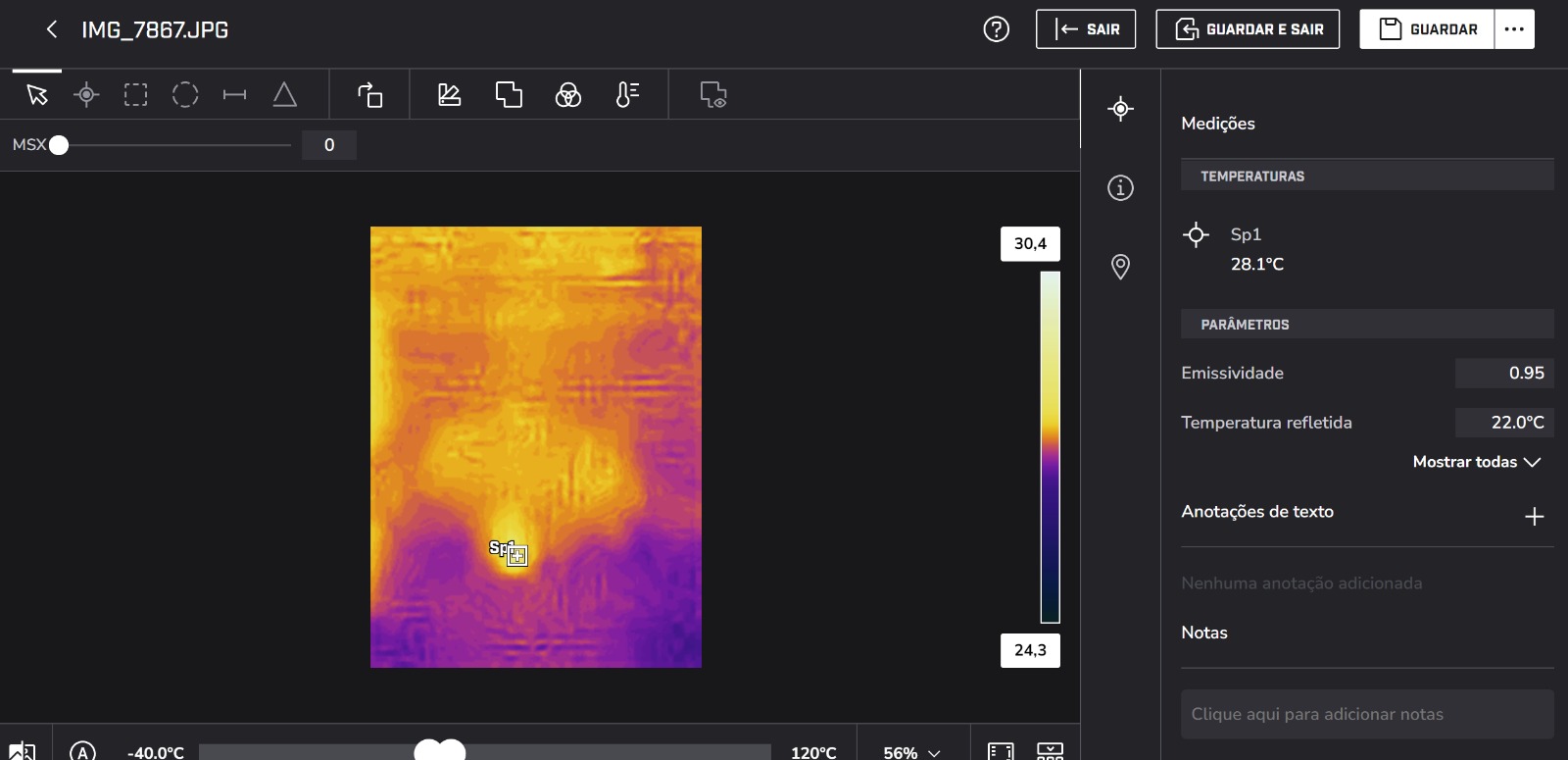

Com isso é possível fazer diversas análises, mudar o MSX (que é delineamento do corpo a ser estudando), as paletas de cores, os destaques, os pontos de temperatura ou polígonos a serem analisados, etc. A seguir uma imagem com MSX igual a zero, é possível observar que o corpo a ser observado quase não se destaca, fica uma imagem borrada e de difícil compreensão.



Quando colocamos MSX igual a 100, imagem a seguir, é possível ver o quadro, as chaves e o ponto de maior temperatura identificada.

Podemos alterar as paletas de cor, em Paletas Padrão, conforme o objetivo de cada inspeção, escolhemos para este caso a paleta Lava.

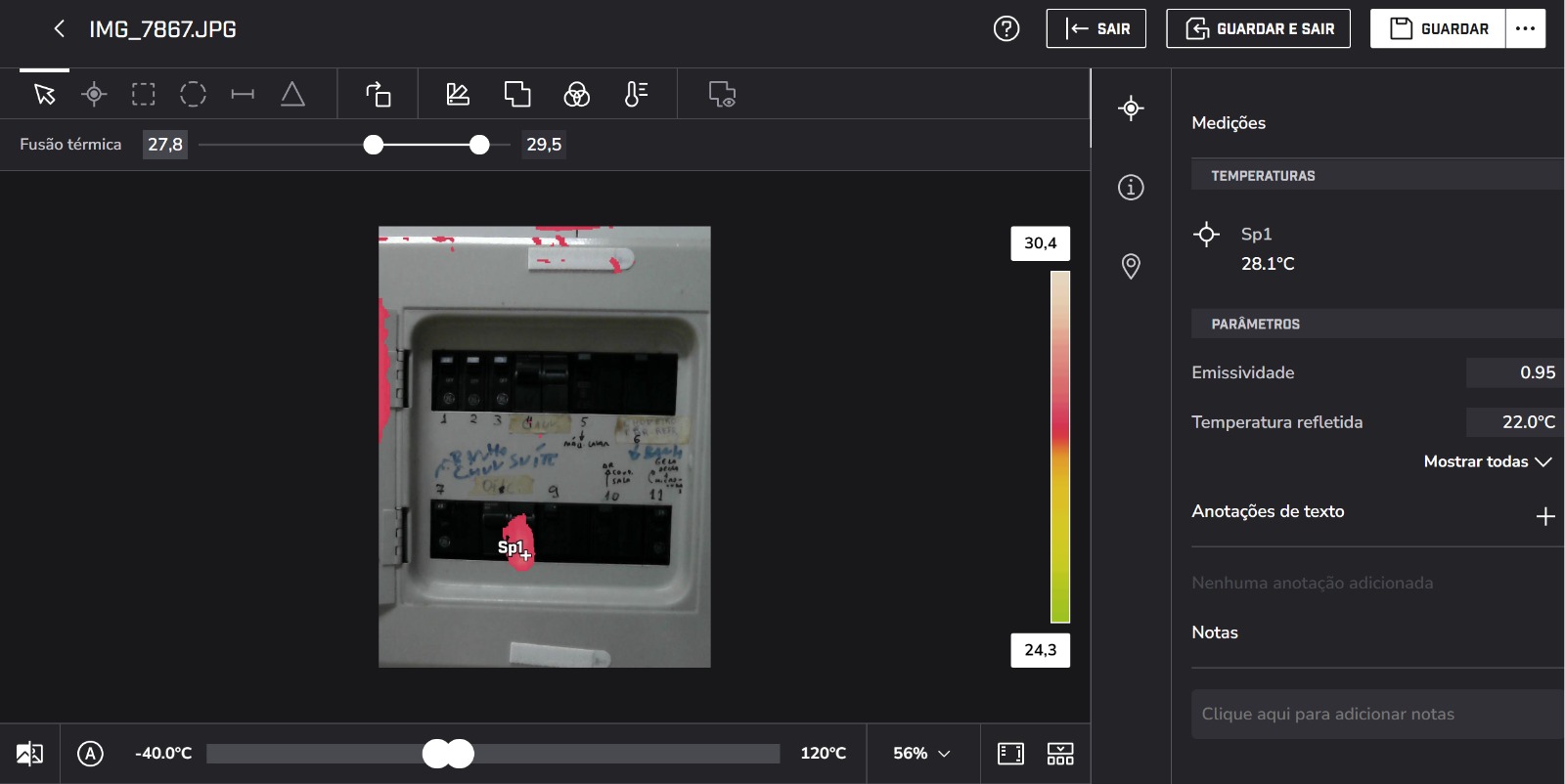

Em seguida clicamos em “Selecionar modo de fusão” onde é possível combinar a imagem real e o termograma, apontamos também o Sp1 com temperatura de 28,1o C , demonstrando ali a necessidade de um aperto na fiação.

Conclusão

Por ser um serviço web, de fácil acesso e grátis, atende muito bem os objetivos para análise das maiores situações encontradas para que o profissional de engenharia chegue a conclusões importantes do corpo estudado.
